锻造模具修复全自动机器人堆焊工作站系统：重塑模具延寿与精准修复的未来

引言：模具修复的产业痛点与技术革新需求

在高端制造业中，锻造模具作为金属成形工艺的核心工具，其使用寿命直接决定生产效率与成本。热疲劳、机械冲击与表面磨损导致模具过早失效的问题长期困扰行业。传统手工修复方式存在精度波动大、热影响区失控、修复层性能不稳定等缺陷，难以满足航空航天、新能源汽车等领域对模具精度与寿命的严苛要求。在此背景下，全自动机器人堆焊工作站系统的出现，标志着模具修复技术从经验驱动向智能化、精准化转型的跨越。

系统技术架构：多技术融合的智能修复平台

1. 机器人本体与运动控制

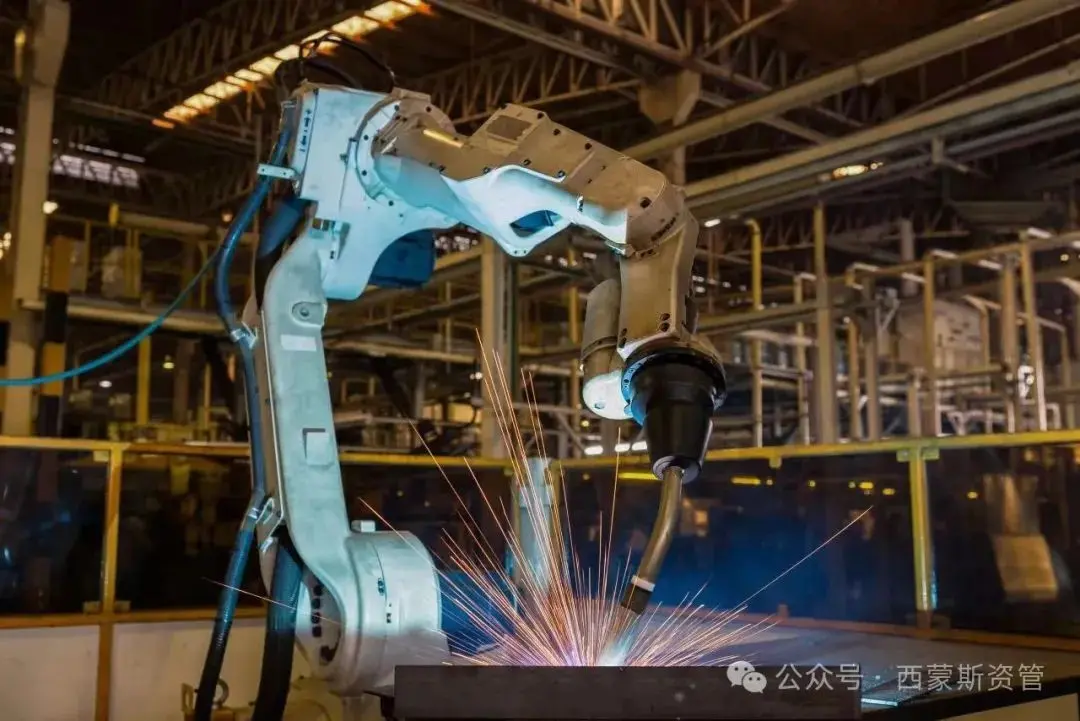

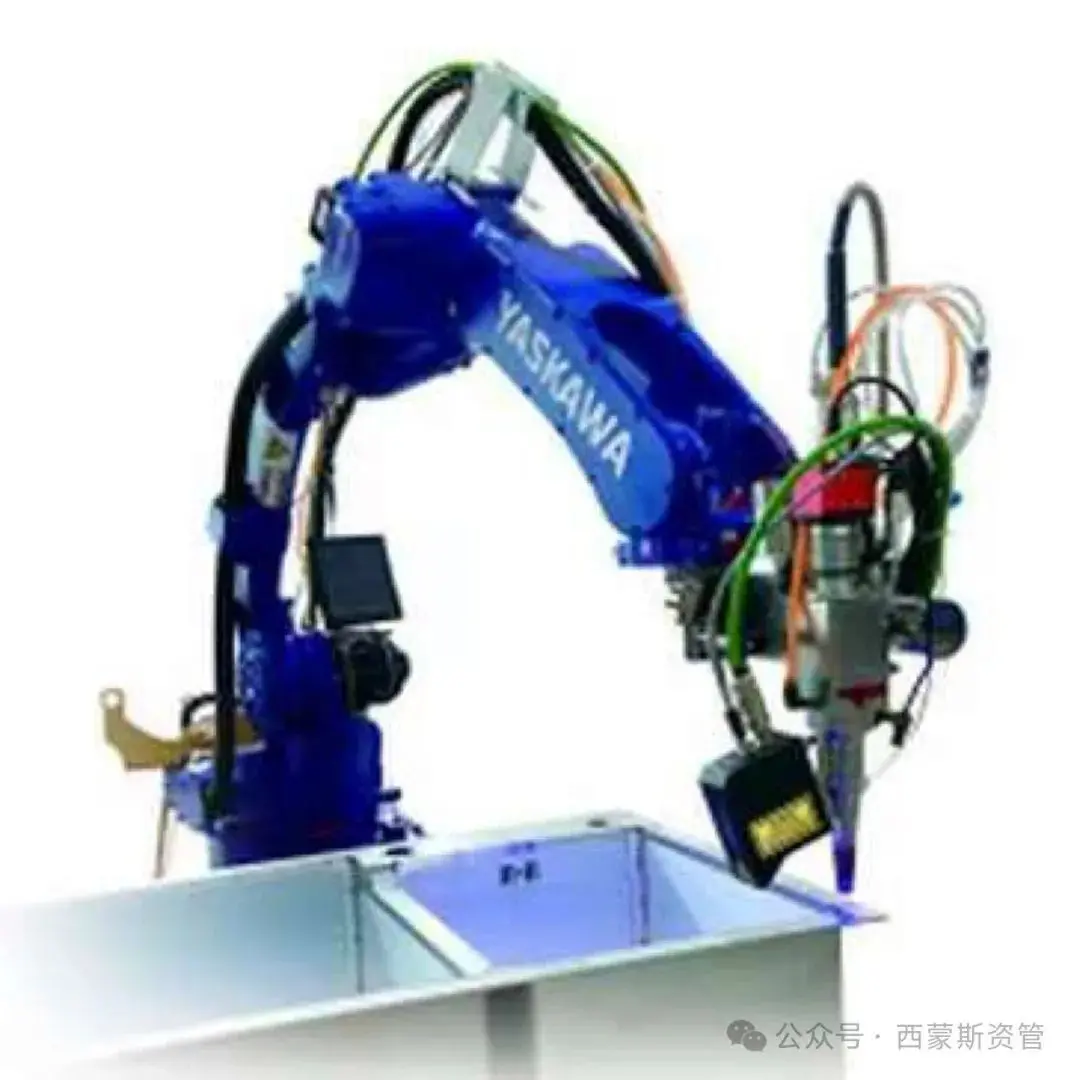

采用六轴工业机器人（如安川AR2010型号），配备IP67防护等级，可耐受高温飞溅与粉尘环境。其核心优势包括：

• 高精度运动控制：通过EtherCAT总线实现机器人、变位机与扫描仪的纳秒级同步，定位精度达±0.05mm，确保复杂曲面修复的轨迹精度。

• 动态路径补偿：集成力控传感器与振动抑制算法，实时调整焊接姿态，补偿模具变形误差，使修复层厚度误差控制在±0.003mm以内。

2. 智能感知与检测系统

• 3D线激光扫描仪：以100万点/秒的速率采集模具表面形貌，生成高精度点云数据，缺陷识别率达99.9%。

• AI缺陷分析软件：基于深度学习模型，可自动区分裂纹、磨损、塌角等缺陷类型，并生成Zui优修复路径，较人工规划效率提升70%。

3. 堆焊工艺与材料系统

• 多工艺兼容性：支持脉冲MIG焊、激光熔覆、等离子转移弧堆焊（PTA）等工艺，匹配不同材料需求。例如，对H13热作模具钢采用脉冲MAG焊（1.2mm ER120S-G焊丝），层间温度控制在250℃以下，避免热裂纹产生。

• 材料数据库：内置5CrNiMo、H13等常用模具钢的焊接参数包，并支持定制化合金粉末输送，如钴基合金、镍基合金等，满足高温耐磨、耐腐蚀等特殊工况需求。

4. 工艺控制与质量保障

• 闭环控制系统：通过红外测温仪实时监测熔池温度，结合专家系统自动调整焊接电流、速度与送丝量，确保熔深波动CV值<5%。

• 在线质量检测：集成涡流检测与超声波相控阵技术，对修复层进行无损探伤，缺陷检出率达0.1mm级别。

核心技术突破：模具延寿与精准修复的实现路径

1. 微观组织精准调控

• 梯度材料设计：采用“基材+过渡层+耐磨层”复合堆焊策略。例如，在汽车曲轴模具修复中，先堆焊镍基过渡层（硬度HRC38-42），再覆盖钴基耐磨层（HRC55-60），使模具寿命延长3倍。

• 激光-电弧复合工艺：结合激光的高能量密度与电弧的填充能力，实现细晶强化。在航空涡轮盘锻模修复中，该工艺使晶粒尺寸细化至5μm以下，疲劳寿命提升40%。

2. 热应力动态管理

• 分段冷却技术：通过嵌入式热电偶阵列实时监测温度场，采用脉冲式冷却气体喷射，将热影响区宽度控制在3mm以内，避免变形开裂。

• 残余应力消除：集成激光冲击强化模块，在堆焊后对修复区域进行应力释放处理，使残余应力降低60%以上。

3. 数字孪生与AI赋能

• 虚拟修复仿真：基于模具CAD模型与材料性能数据库，构建数字孪生体，预测修复过程中的变形与应力分布，优化工艺参数。

• 自适应学习系统：通过百万级历史数据训练AI模型，实现焊接参数的自主优化。在某新能源汽车压铸模具修复中，AI算法使材料利用率从85%提升至98%。

行业应用与价值验证

1. 汽车制造领域

• 案例：某变速箱齿轮模修复项目，采用全自动工作站后，单套模具修复时间从72小时缩短至18小时，修复成本降低58%，寿命延长至原模具的2.5倍。

• 数据：材料浪费减少40%，焊接合格率提升至99.8%，年节约成本超200万元。

2. 航空航天领域

• 案例：国产航空发动机涡轮叶片锻模修复中，通过五轴联动动态补偿算法，使修复层平整度达Ra0.05μm，合格率从60%提升至99.8%。

• 技术突破：开发耐高温镍基合金材料，抗蠕变性能提升40%，单套模具年修复成本降低70%。

3. 能源装备领域

• 案例：西门子百万千瓦级核电汽轮机叶片锻模修复，采用耐辐照特种合金，修复周期从3周压缩至48小时，成本降低65%。

• 创新点：构建叶片服役寿命预测模型，实现预防性维护，设备停机时间减少80%。

未来技术融合与产业生态构建

随着AI、物联网与数字孪生技术的深度融合，全自动机器人堆焊工作站系统将向以下方向演进：

1. 云边协同：通过5G网络实现远程工艺参数下发与设备健康管理，构建跨区域协同修复网络。

2. 材料基因组计划：基于高通量计算与实验数据，加速新型堆焊材料的研发周期。

3. 碳中和目标：开发低碳焊接工艺，如冷金属过渡（CMT）技术，较传统工艺能耗降低30%。
