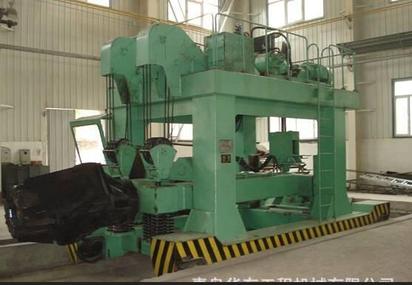

机液混合式锻造操作机

设备用途

锻造操作机适用于配合锻锤进行锻造操作，夹持工件在锻锤上完成各种锻造工艺，满足各类金属的自由锻开坯以及各类锻件的生产。

设备概述

操作机采用电机+液压混合驱动，其结构形式设计为整体Q345钢板框架式结构，结构紧凑、坚固耐用，适合锻造强冲击、高振动的作业环境；

实现以下①大车行走、②钳杆旋转、③钳杆前升降、④钳杆后升降、⑤钳口夹持5种动作：并能够实现钳杆上下-前后-左右缓冲。

其中大车行走采用电机-减速机驱动；钳杆旋转、钳杆前升降采用液压马达驱动；钳杆后提升、钳口夹持采用液压缸驱动。

操作机操作者和司锤工同在一间操作室（地面锤旁），设备电器柜与电液锤配电柜并排放置在地面上，操作机与地面线缆、管道连接用钢制拖链行走。
