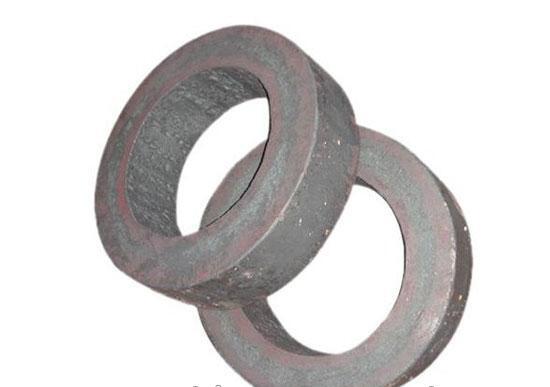

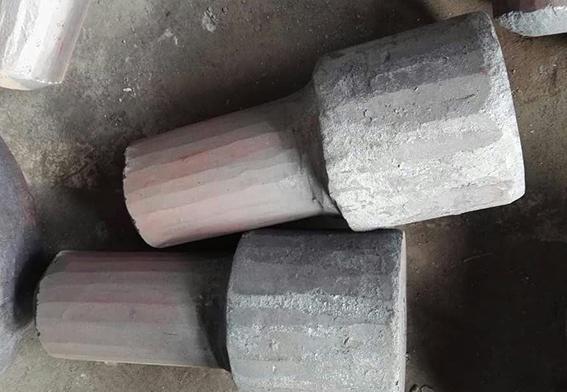

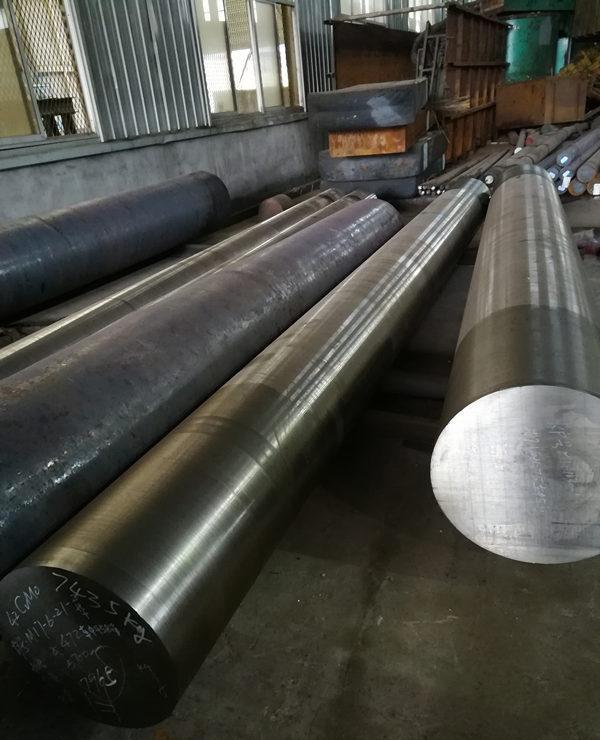

16Mn锻件 锻圆 锻环 保探伤16Mn碾环 锻件机加工 热处理

16Mn叫低合金高强度结构钢：含碳量为0.1%-0.25%,加入主要合金元素锰(Mn)、(Si)、钒(V)、铌(Nb)和钛(Ti)等。

16Mn是老国标牌号，现在将其归入了低合金高强度结构钢，现在的牌号称为Q345，但是Q345钢是老牌号的12MnV、14MnNb、18Nb、16MnRE、16Mn等多个钢种的替代，而并非仅替代16Mn钢一种。

主要特性:综合性能好，低温性能好，冷冲压性能，焊接性能和可切削性能好

应用举例：矿山，运输，化工等各种机械。 16Mn为钢材中的一种材质。过去钢材的一种叫法。现在的称法为：Q345(见Q345)。16，所代表的为这种钢材中的碳的含量在0.16%左右。而Mn单独提出来，是因为五大元素（碳C，硅Si，锰Mn，磷P，硫S）中，锰的含量高，才单独提出来，大约在1.20-1.60%左右。

16Mn属低合金钢板系列，在此系列中，为最普通材质，或者牌号的钢板。

根据特殊的要求，可以对钢板进行一些特殊的处理：热处理和Z向性能。

热处理：控轧，正火等等。

Z向性能：Z15，Z25，Z35

16Mn化学成分

C ：0.13～0.19 Si ：0.20～0.60 Mn ：1.20～1.60 Mo:— Cr≤0.30 V:— Nb:— P≤0.030 S≤0.020 Ni≤0.30 Cu≤0.25
锻件的力学性能：
公称壁厚≤300 mm 热处理状态:正火，正火+回火 回火温度℃≥600
σb :450～600 MPa:σs≥275 MPa:δ5≥20%
:试验温度0℃;Akv ,J≥31
硬度试验HB：121～178
