供应65Nb冷锻冷挤压模具钢65Nb模具材料

                                              供应65Nb冷锻冷挤压模具钢65Nb模具材料

（1）模具钢的特性  6Cr4W3Mo2VNb简称65Nb。高韧性冷作模具钢，其化学成分近高速工具钢的基本成分，属于一种基体钢。因此，它具有高速工具钢的高硬度和高强度。又因该钢没有过剩的碳化物，所以，具有较高的韧性和抗疲劳强度。

锻造性能良好，锻造时要缓慢加热，保证透烧，始锻温度不宜太高，终锻温度不宜过低，锻后应回火，缓冷（砂冷或炉冷）或及时退火。钢的抗氧化性良好，属于高合金钢，导热性差，与高速钢、高铬工具钢相比，变形抗力低，高温韧性好。

经1080～1180℃加热保温后，油冷淬火，530～580℃回火，65Nb钢的抗弯强度比高速钢高出30%～40%，冲击韧性值高3～4倍。该钢淬硬深度为空淬≤50mm，油淬≤80mm。

该钢的*终热处理一般是淬火和低温回火（少数采用中温回火或高温回火），热处理后的硬度通常在45～50HRC以上。

供货品种：热轧材、锻材。根据需方要求可供应部分扁钢或其他条钢。

（2）标准GB/T 1299—2000钢的化学成分（质量分数，%）  C 0.60～0.70、Si≤0.40、Mn≤0.40、Cr 3.80～4.40、Mo 2.50～3.50、W 1.80～2.50、V 0.80～1.20、Nb 0.20～0.35、P≤0.030、S≤0.030。

（3）临界点温度（近似值）  Ac1=810～830℃，Ar1=740～760℃。

（4）热加工规范

①钢锭：加热温度1140～1180℃，始锻温度1100～1150℃，终锻温度≥900℃，缓冷（砂冷或抗冷）。

②钢坯：加热温度1120～1150℃，始锻温度1080～1120℃，终锻温度900～850℃，缓冷（砂冷或抗冷）。

（5）等温退火规范  加热温度860℃±10℃，时间3～4h，炉冷至740℃，保温6h，再以≤30℃/h的冷速，缓慢炉冷至≤550℃，出炉空冷，硬度≤269HBS。

（6）淬火、回火规范

①温度1150℃±10℃，12～15s/mm加热保温后，油冷淬火。*一次回火温度540℃±10℃，保温时间1.5h，空冷；第二次回火温度540℃±10℃，保温时间1.5h，硬度58～62HRC。

②温度1080～1180℃，油冷淬火，回火温度520～580℃，保温时间1～2h，硬度60～63HRC，后续可进行软氮化和离子氮化等工序。

（7）气体渗氮和气体氮碳共渗规范

①技术要求：硬度＞900HV，深度0.03～0.05mm，渗氮温度540℃，气体比例为氨气30%，载气体（RX气）70%，氨分解率30%～40%，保温时间3h，应用于冷挤模、冲载模、冷镦模。

②技术要求：硬度＞1000HV，深度0.05～0.07mm，渗氮温度540℃，气体比例为氨气40%，载气体（RX气）50%，氨分解率30%～40%，保温时间5h，应用于拉伸模、弯曲模。

（8）6Cr4W3Mo2VNb典型应用举例

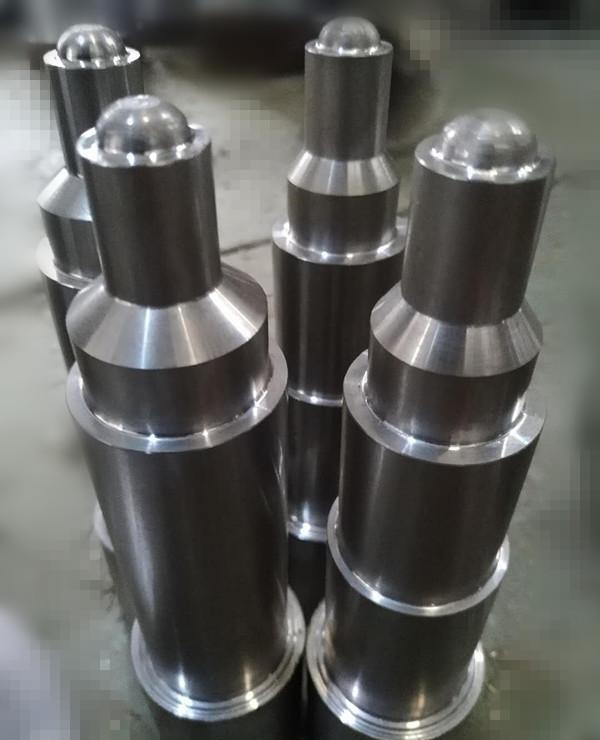

①用于制造冷挤压模具、螺钉冲头、冷冲模、拉延模和搓丝板等。

②用于制造冲击载荷及形状复杂的冷作模具，如冷镦模具、螺钉冲头等。

③可用于钢件的冷挤压凸模，选用硬度62～64HRC。

④用于制作大型复杂、受冲击载荷大的模具，效果很好。

⑤该钢用于冷挤、温挤、冷冲、冷镦、冷剪等冷作模具用钢，使用寿命比原来使用的高速钢、高碳工具钢成倍增加。

⑥适用于制作大、中型冷镦模、精压模。

⑦该钢复合冲模经1140℃油淬、540℃二次回火后与原采用的T10钢复合冲模相比，使用寿命提高了60倍，同时经辉光离子氮化和渗硼处理可进一步提高其使用寿命。

具体详情请点击:

现货供应6Cr4W3Mo2VNb（65Nb钢），欢迎来电咨询：021-31129999  021-31129888

信息来源：上海铁岛模具科技有限公司
