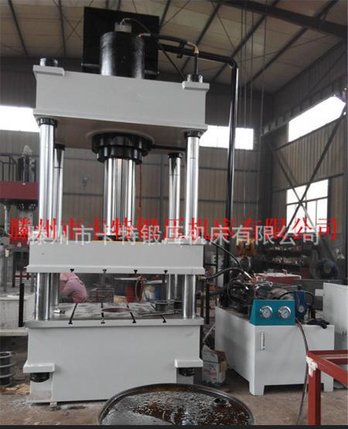

出售400t大型树脂井盖成型液压机 400吨四柱液压机井盖压制设备

一台机器价格：105000万（含税含运费）

三、设备主要配置

四、设备结构说明

本机器为立式结构四柱三梁液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体，现将各部分简介如下：

1、机身

机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁、下横梁及液压垫为整体焊接件。

动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。

2、行程限位装置

行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。

3、油缸

油缸缸体，锻打内孔磨加工成型。活塞杆材质45#锻件。

4、液压系统

液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。

（1）油箱

油箱为钢板焊接件。表面及内部经过严格除渣，酸洗处理。油箱起边高出盖板，防治油液露出。

(2)插装阀

采用BCV系列插装阀总成，结构简单紧凑，响应快内泄小，流量大，抗污染，维护方便使用寿命长。

(3)压力表

本机使用抗震油压表，显示精度高，不易损坏。电接点压力表时刻检测主缸上腔压力，到达设定压力停止压制，实现定压返程。

(4)压力安全

插装阀自身带有压力调整系统，压力超过设定值溢流回油。使系统始终保持在设定压力以内，达到超压保护。

五、电气系统

1、电气系统由动力系统和控制系统组成。

动力系统由主令电器及电动机组成。

2、操作方式

点动、自动。

说明书附电气原理图。

六、机器执行标准

1、液压机设计制造按JB3818-1999《液压机技术条件》

2、液压机的安全按JB3915-85《液压机安全技术条件》

3、液压系统按GB3766-83《液压系统通用技术条件》

4、液压机的精度按GB9166-88《四柱油压机精度》

5、配电柜按GB50054-95《低压配电设计规范》

6、液压机噪音按JB9967-99《液压机噪声限值》

七、随机文件

装箱单

使用说明书（操作使用，维护保养说明书，电气原理图，液压原理图）

常用密封件

八、质保及售后服务

1、供方提供符合合同标准的设备，以满足需方的需求。

2、供方义务提供技术咨询、人员培训等服务。

3、设备质保期为12个月，质保期内非操作不当出现质量问题，供方接到需方通知，需立即作出回应，电话解决不了的情况下，供方需派人24小时到达需方厂内处理解决。

4、质保期过后，需方继续对设备进行服务，以优惠价格收取材料零件费用。
