生产销售打结料、中频感应加热炉打炉料、透热炉料
产品详情 品牌/厂家：潍坊恒盛 牌号：HS-T01 类型：感应线圈涂抹 主要成分：AL2O3 主要成分含量：82% 杂质含量：1 产地：山东潍坊 标准编号：002 规格尺寸：25KG 重量：1000kg 线圈胶泥：适用于感应电炉线圈保护、提高匝间绝缘，防止线圈变形 最高耐热温度1750度 酸性炉衬材料：适用于铸铁、碳钢
9.00
库存 999
- 品牌/厂家：潍坊恒盛
- 牌号：HS-T01
- 类型：感应线圈涂抹
- 主要成分：AL2O3
- 主要成分含量：82%
- 杂质含量：1
- 产地：山东潍坊
- 标准编号：002
- 规格尺寸：25KG
- 重量：1000kg
- 线圈胶泥：适用于感应电炉线圈保护、提高匝间绝缘，防止线圈变形 最高耐热温度1750度
- 酸性炉衬材料：适用于铸铁、碳钢及铜铝合金 适用工作温度1450-1700度
- 碱性炉衬材料：适用于1-2吨中频电炉铸钢 适用工作温度1600-1650度
- 中性炉衬材料：适用于合金钢、碳钢、不锈钢、高锰钢及铜铝合金 适用工作温度800-1700度
- 修补料：适用于酸性、碱性、中性炉衬材料的修补
一、一般介绍
中频透热炉具有加热速度快、金属氧化少、生产率高、易于实现自动控制等一系列优点。中频透热炉已成为金属材料在锻造、冲压、挤压和轧制等热加工中的先进加热设备之一，得到越来越广泛的应用。
我们根据中频透热炉的要求研制出新型浇灌料，该系列浇灌料具有施工方便，烘烤时间短，强度高，耐磨性好，不开裂，使用寿命长的特点。
二、理化指标
产品名称 | 浇灌料 | 浇灌料 | 浇灌料 | 浇灌料 |
产品牌号 | JWJ-98A | JWJ-96A | JWJ-95A | JWJ-95B |
Al2O3 % | ≥92 | ≥90 | ≥88 | ≥88 |
SiO2 % | ≤1 | ≤2 | ≤3 | ≤3 |
体积密度(g/cc) | ≥2.90 | ≥2.80 | ≥2.70 | ≥2.60 |
耐压强度 (Mpa) | ≥40 | ≥40 | ≥35 | ≥30 |

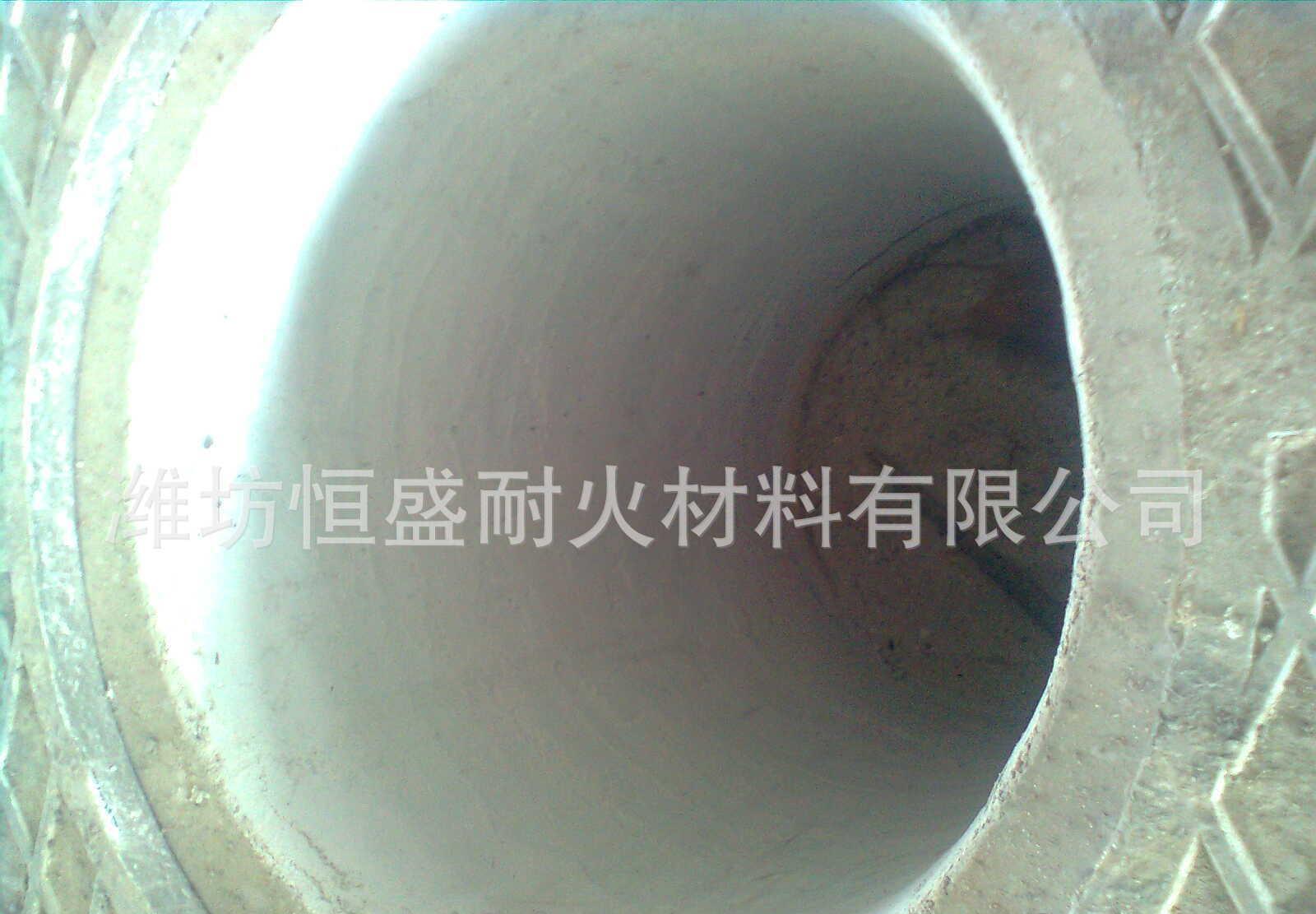

三、施工工艺
1.模具
最好用PVC管或硬纸管，也可以用钢管做模具。
2.施工注意事项：
施工时加水量一般为8.0%—11.0%，具体的加入量应根据气温、湿度等进行调整。
加水后的材料在15分钟内施工完成。
浇灌料在运输、保存的过程中应防水、防潮、防破袋。
3.养护烘烤：
拆模时，浇灌料必须具有合适的强度。
若用钢管做模具，脱模时间一般为1—6小时，气温高时脱模时间短，气温低时脱模时间长；若用PVC管或硬纸管做模具，就不要拆模直接进入自然养护阶段。
拆模后自然养护48小时，也可尽量在室温下多养护几天。
烘烤时按一定的烘炉曲线进行烘烤。如果在升温过程中有过多的蒸汽产生，应停止升温然后在此温度下保温，直到蒸汽消失。浇灌料烘烤曲线如下：
温度范围：0℃-150℃， 升温方式：50°C/h，时间：3h
温度范围：150℃， 升温方式：保 温， 时间：3h
温度范围：150℃-400℃，升温方式：75°C/h，时间：4h
温度范围：400℃， 升温方式：保 温， 时间：3h
4.其他烘烤方法
中频透热炉养护48小时后也可不烘烤，也可尽量在室温下多养护几天后。直接在用户处用加热的工件进行烘烤，烘烤时间不小于8小时。然后进行缓慢通电加热烘烤。
四、特别提示
若想了解产品的详细信息和施工方法，请联系本公司的技术服务人员和销售人员。
