高密冲床锻压机床锻压机械机械压力机冲压设备

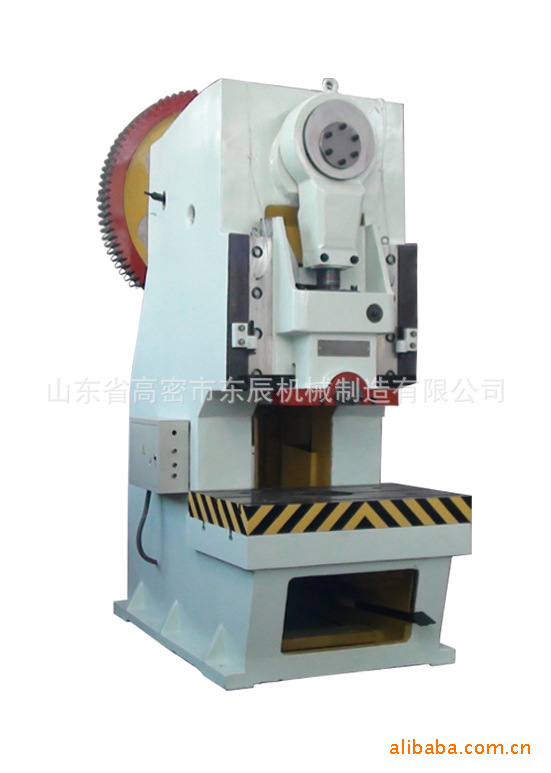

JH21系列开式气动压力机制作工艺精良，通过铸铁精细打造板焊而成，然后通过回炉回火处理，将设备被打造成刚性好、精度高、使用寿命更加长久的优质产品。

1、采用电磁电机可控调速设备，使用中的使用量可以加以控制；

2、采用六面导轨，辅助生产，让导向能力更加精准；

3、设备之间结构衔接紧凑，曲轴之间消磨光滑，使用中高效灵活；

4、使用双气动平衡缸平衡滑块和上模重量，能够有效控制冲击力度，减少噪音、消除连杆和滑块间隙产生的冲击力度；

5、设备整体采用先进原料制成，使用进口PLC集中控制，选用进口安全双联阀控制，能够很好的实现生成过程中的电动、寸动、单次和连续冲压，让生产更加高效、安全可靠；

6、采用进口干式气动摩擦离合器，可根据用户要求，选配过载保护装置或压塌式保险器，自动润滑，变频调速装置。

相关参数表格：

规格型号	单位	JH21-110 JH21-110A	JH21-160 JH21-160A	JH21-200 JH21-200A	JH21-250 JH21-250A	JH21-315 JH21-315A
公称压力	KN	1100	1600	2000	2500	3150
公称力行程	mm	5	6	6	8	8
滑块行程	mm	160	180	200	250	250
行程次数	s.p.m	50 35-65	45 35-55	40 25-45	35 25-40	30 25-35
最大装模高度	mm	350	400	450	500	500
装模高度调节量	mm	90	100	110	120	120
滑块中心到机身距离	mm	350	390	430	470	470
滑块打料杆行程	mm	50	60	80	70	70
立柱间距	mm	660	810	750	1100	1040
工作台尺寸（前后×左右）	mm	680×1070	760×1170	840×1390	920×1550	920×1550
工作台孔尺寸	mm	φ220	φ220	φ310	φ360	φ360
工作板厚度	mm	140	150	160	170	170
滑块底面尺寸（前后×左右）	mm	520×630	580×700	650×880	730×1020	730×1020
模柄孔尺寸（直径×深度）	mm	φ60×85	φ65×95	φ65×110	φ65×120	φ70×90
空气压力	MPa	0.5	0.5	0.5	0.5	0.5
气垫顶出力	KN	75	90	120	140	145
气垫行程	mm	95	95	130	125	125
主电机功率	KW	8	15	20	25	35
外形尺寸（前后×左右×高）	m	2.21×1.27	2.26×1.36	2.59×1.59	2.70×1.70	2.70×1.70
压力机高度	mm	2850	3220	3715	4100	4100
整机重量	kg	9000	14000	18500	27000	28500

供应商信息

公司：山东省高密市东辰机械制造有限公司
