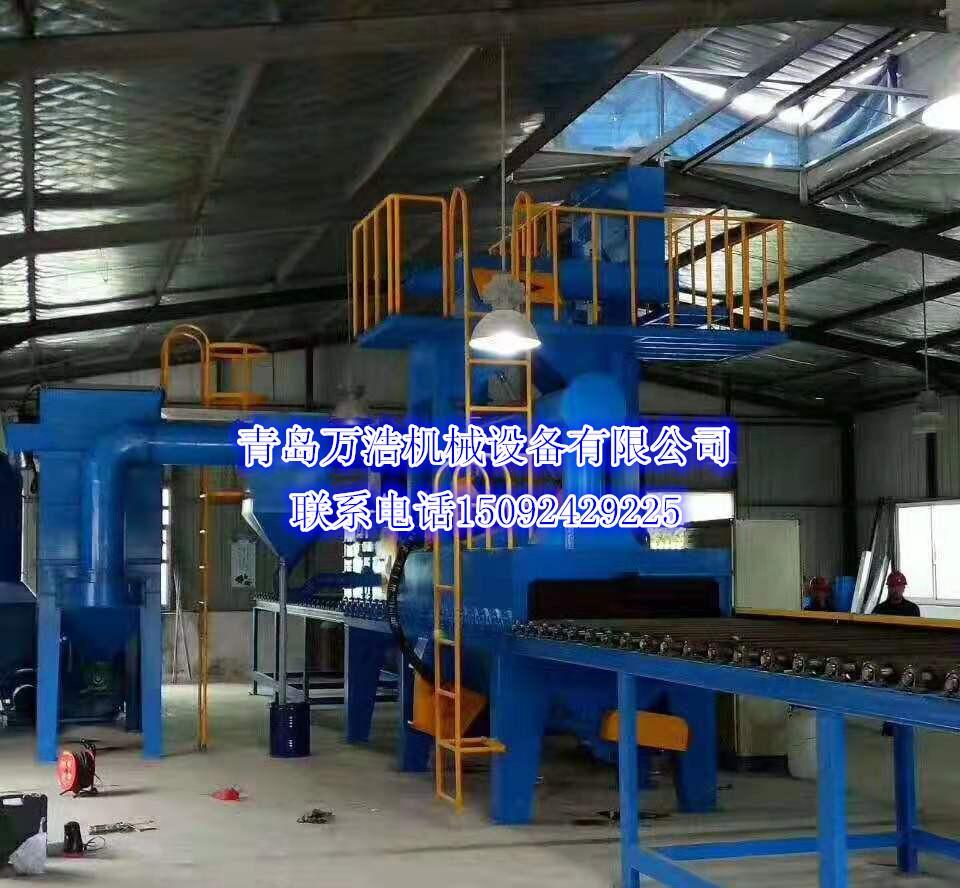

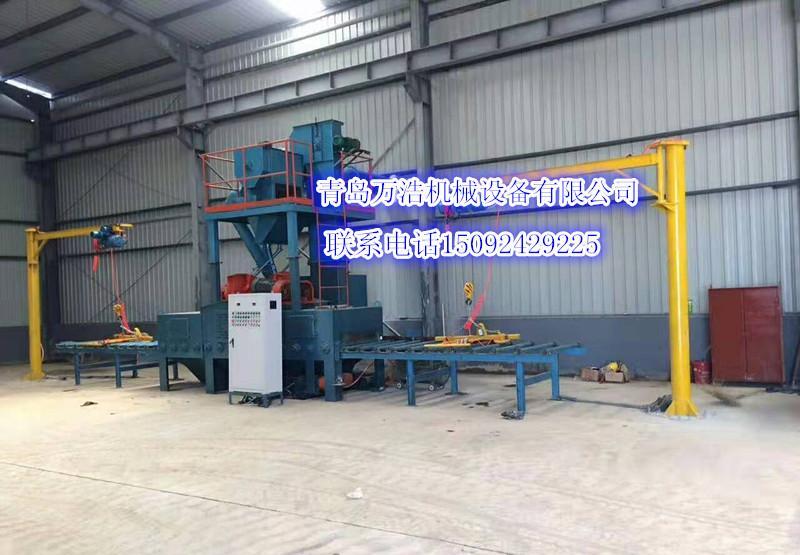

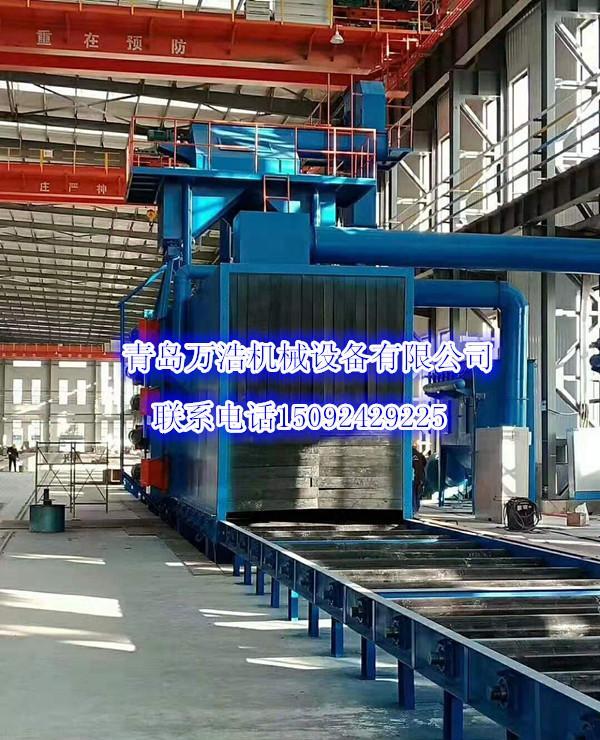

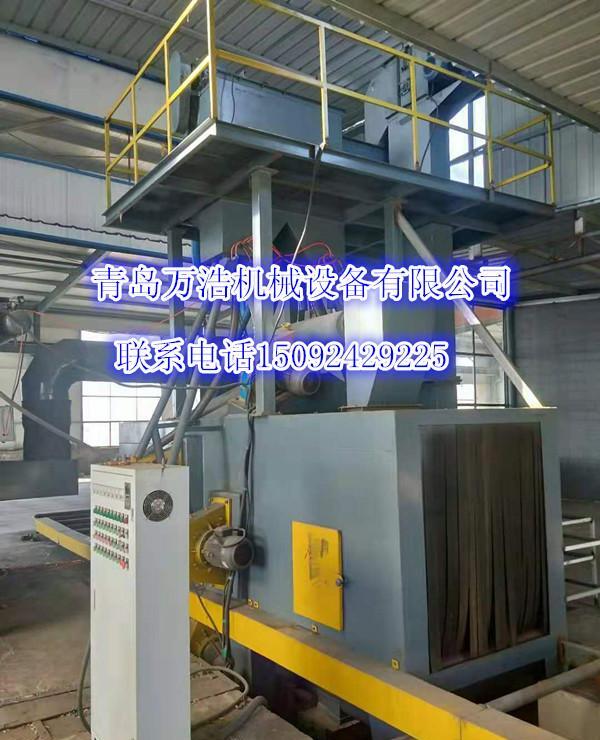

抛丸机通过式抛丸机钢结构抛丸机
产品详情 品牌：青岛万浩机械 型号：Q6930 类型：通过式 抛丸器数量：6 总抛丸量：60000kg/min 额定生产率：25t/h 电压：380V 电机功率：68kW 除尘效率：99.5 除尘风量：128000 抛丸机|通过式抛丸机|钢结构抛丸机 1.清理室 清理室为大容腔板式箱形组焊结构，室体内壁衬有ZGMn13
9.80
库存 999
产品详情
- 品牌：青岛万浩机械
- 型号：Q6930
- 类型：通过式
- 抛丸器数量：6
- 总抛丸量：60000kg/min
- 额定生产率：25t/h
- 电压：380V
- 电机功率：68kW
- 除尘效率：99.5
- 除尘风量：128000
抛丸机|通过式抛丸机|钢结构抛丸机
1.清理室
清理室为大容腔板式箱形组焊结构，室体内壁衬有ZGMn13耐磨防护板，清理作业在密封的容腔内进行。
2.输送辊道
分为室内输送辊道和装卸料段输送辊道。
室内辊道外套高铬耐磨护套及限位环，高铬耐磨护套用于保护辊道，承受弹丸打击，限位环可使工件按预定的位置运行，防止跑偏，造成事故。
3.提升机
主要由上、下部传动、筒体、皮带、料斗等组成。
提升机上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构，以增强磨擦力，避免打滑现象，延长了皮带使用寿命。提升机罩壳折弯成形，打开提升机中壳上的盖板可维修更换料斗和搭接皮带。打开提升机下壳上的盖板可排除底部弹丸的阻塞。调整提升机上壳两侧螺栓带动拉板上下移动便可保持提升皮带的松紧度。上下带轮采用带方座外球面球轴承，受到振动冲击时可自动调整，密封性好。
4.抛丸器
采用单圆盘抛丸器，成为当今国内完美无缺的高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成，其中叶轮采用Cr40材质 由锻造而成，叶片、定向套、分丸轮及护板均采用高铬材质铸造而成.
5.吹扫装置
本装置采用高压风机，并在室体内辅室部分设有不同角度的多组弹性吹嘴，对工件表面余留的弹丸进行吹扫清理。
6.进出口密封
工件进出口密封装置，均采用橡胶弹簧钢板制成，为防止在抛丸时，弹丸飞溅出清理室外，在工件进出口处各设多道加强密封，其特点为弹性强、寿命长、密封效果俱佳。
